空氣絕緣型母線槽——CKX

空氣絕緣型母線槽適用范圍
      CKX系列母線槽適用于交流三相四線、三相五線制，頻率50- 60Hz,額定電壓至600V，額定工作電流250- 5000A的供配電系統承擔配電任務，用于低壓配電屏與大、中型負載的連接，主要應用于現代化的車間、廠房和高層建筑。

◆外殼特點
      該系列母線槽外殼采用彎折成型，體積小，外觀精美，極大的提高了載荷能力。

◆安裝極為方便

      采用對接式安裝方式使得母線槽在安裝過程中顯得非常便捷、靈活，大大節省了安裝時間。

◆極為安全可靠

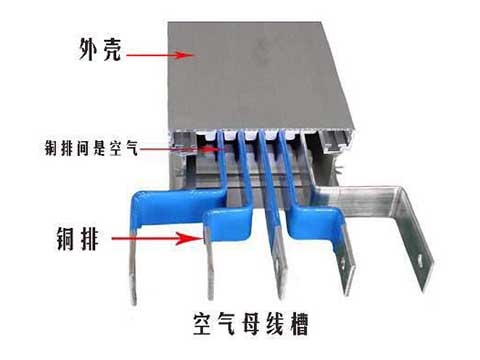

      a、采用分離空氣絕緣型式，其相間的安全凈距和爬電距離遠遠大于標準要求。

      b、內部絕緣件采用高強度環氧樹脂提高了母線槽抗動、熱穩定的能力。

◆標準化程度高
      所有電流等級的母線槽均采用統一的蓋板，標準化程度高、互換能力強、變?nèi)萁涌诜奖恪?/span>

      母線槽能承受2500V工頻耐壓，歷時1min無擊穿和閃絡現象。
      母線槽在長期通額定電流時。其導電部位的溫升不超過表(1 )所列的數值。

      插接箱與母線槽的插拔次數不少于200次。防護等級達IP30。
      額定電流與每相母排規格對照見表2。

表1

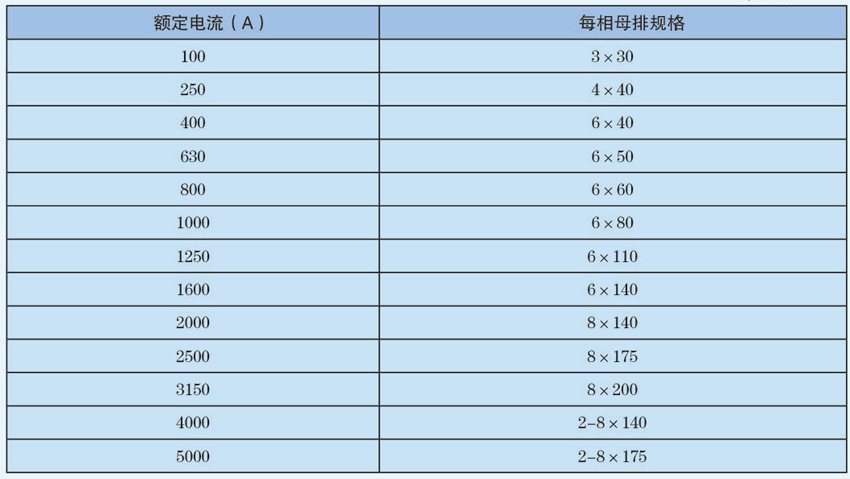

表2、母線槽額定電流與每相母排規格對照表

連接與安裝

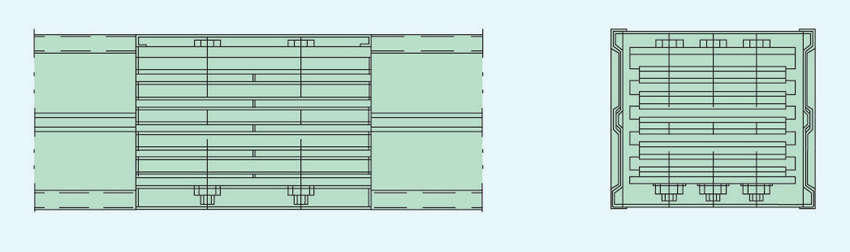

母線槽的連接圖：
