高壓共箱母線對200MW發電機使用分相封閉母線的目的：

分相共箱封閉母線主要用于大型發電機組，對200MW及以上發電機引出線回路中采用分相封閉母線的目的是：

1.減少接地故障，避免相間短路。大容量發電機出口的短路電流很大，給斷路器的制造帶來大困難，發電機也承受不了出口短路的沖擊。封閉母線因有外殼保護，可基本消除外界潮氣?；覊m以及外物引起的接地故障，提高發電機運行的連續性。母線需要分相封閉，也基本杜絕相間短路的發生。
2.消除鋼構發熱。敝漏的大電流母線使得周?chē)摌?gòu)和鋼筋在電磁感應下產生渦流和環流，發熱溫度高、損耗大，降低構筑物強度。封閉母線采用外殼屏蔽可以根本上解決鋼構感應發熱問題。
3.減少相間短路電動力。當發生短路很大的短路電流流過母線時，由于外殼的屏蔽作用，使相間導體所受的短路電動力大為降低。
4.母線封閉后，便有可能采用微正壓運行方式，防止絕緣子結露，提高運行安全可靠性，為母線采用通風冷卻方式創造了條件。
5.封閉母線由工廠成套生產，質量較有保證，運行維護工作量小，施工安裝簡便，而且不需設置網欄，簡化了結構，也簡化了對土建結構的要求。

在200MW及以上發電機引出線回路中，采用分相封閉母線的優點是：由于母線封閉在外殼內，不受環境和污穢影響，防止相間短路和消除外界潮氣、灰塵引起的接地故障，同時由于外殼多點接地，保證人觸及時的安全；由于外殼渦流和環流的屏蔽作用，使殼內的磁場大為減弱，外部短路時，母線間的電動力大大降低；當電流通過母線時，外殼感應出來的環流也屏蔽了殼外磁場，解決了附近鋼構的發熱問題；外殼可作為強制冷卻的通道，提高了母線的載流量；安裝維護工作量小。不過也有些缺點，主要是：由于環流和渦流的存在，外殼將產生損耗；有色金屬消耗量大；母線散熱條件差。

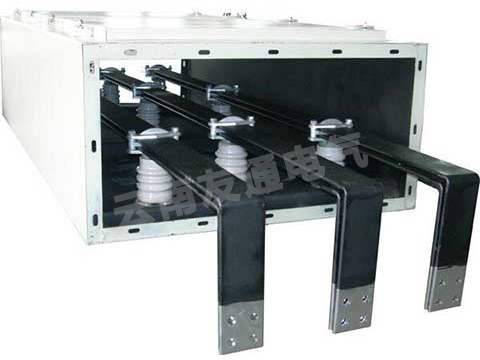

高壓共箱母線圖片：
